VideoBRIDGE Nomad Pro - портативный IP/OTT/RF анализатор и пробник

В избранное В избранном

Благодаря поддержке практически всех современных технологий вещания, Nomad Pro - это швейцарский армейский нож на рынке мониторинга цифрового телерадиовещания.

Он обеспечивает мгновенное понимание и глубокий анализ различных методов вещания: OTT, IP-multicast, SDIoIP, ASI и высокочастотных сигналов со спутниковых, эфирных и кабельных сетей. Nomad Pro покрывает все потребности мониторинга, возникающие в гибридных IP-сетях, сетях OTT и RF. Это универсальное и надежное решение для мониторинга и анализа для всех специалистов, работающих в «полевых» условиях.

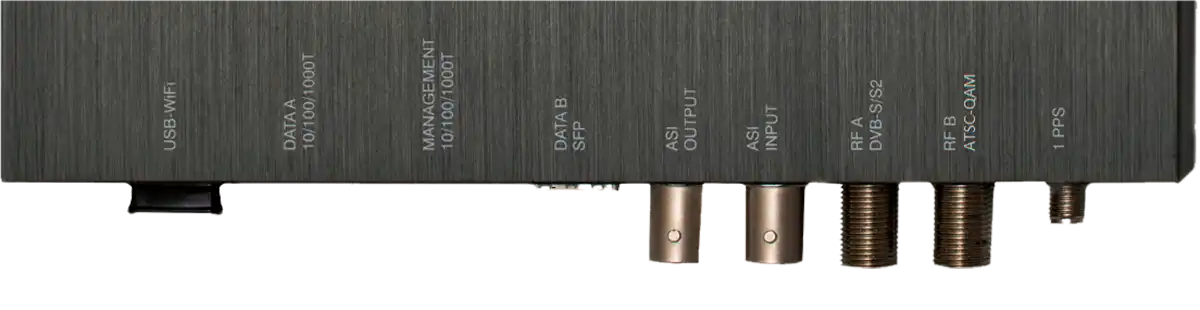

Nomad Pro имеет множество интерфейсов - электрические Gigabit Ethernet, вход/выход ASI, QAM DVB-C, DVB-T / T2 COFDM, DVB-S / S2 и вход внешнего синхросигнала 1PPS GPS. Комплексные инструменты анализа IP и RF в Nomad Pro идеально подходят для понимания производительности и поиска проблем независимо от того, какие данные передаются.

Поскольку технологии доставки мультимедиа становятся все более и более сложными, использование Nomad Pro даст бесценную информацию о передаче цифровых телевизионных потоков, не требуя глубоких знаний технологий вещания от оператора.

Анализатор Nomad Pro имеет идеальный дизайн, легкий и прочный корпус и является идеальным дополнением для ноутбука.

Характеристики

Интерфейсы IP:

Видео/данные - 10/100/1000T Gigabit Ethernet
SFP - Gigabit Ethernet
Второй порт Gigabit Ethernet (опция)
Управление через все IP интерфейсы
Терминал SSH/TELNET
Перенаправление любого транспортного потока на сторонние устройства используя технологию Return Data Path
Оптический вход

Входы ASI:

Вход и выход ASI
Соответствие EN 50083-9 Annex B
Поддержка Burst mode / Spread Mode / legacy M2S
Выход на ASI с одного из входов ATSC/QAM или DVB-S/S2
Входная скорость до 211 Mbit/s
ВЧ вход 75 Ohm

Вход DVB-S/S2:

Поддержка DVB-S и DVB-S2 8PSK/16APSK/32APSK/GOLD CODES
Вход L-band 950 - 2160 MHz
Символьная скорость 1 - 45 MS/s
Управление LNB - 13V/18V/22kHz и DiseqC 1.0
Высокопроизводительный анализ ВЧ входа по более чем 20 параметрам
Функция автоскана
ВЧ вход 75 Ohm

Вход DVB-С:

Стандарт QAM: J.83 A/B/C
Диапазон частот - 51-1003 MHz
Символьная скорость - 0.7-7.2 MS/s
Полоса частот - 6/7/8 MHz
Модуляции - 16/32/64/128/256
Отображение созвездия
ВЧ вход 75 Ohm

* Подробные параметры:

Подробные параметры и характеристики приведены в брошюре

Возможности

Возможности Sencore VideoBRIDGE Nomad Pro

Интуитивно понятный веб-интерфейс для удаленного доступа через любую IP сеть
Точный прием пакетов, гистограмма IAT, анализ протокола, обзор трафика, автоматическое определение IP-адреса / многоадресной рассылки.
Поддержка HLS, HDS, DASH, SmoothStream ™, RTMP, URL-токена post-CDN и проверка манифеста. Инновационная основа для измерения задержки OTT-услуг через сеть распространения.
Переадресация любого транспортного потока и запись на встроенную флэш-память 32 ГБ, по триггеру с заранее настроенными критериями.
Захват пакетов PCAP Ethernet во встроенную память
Поддержка MPEG2-TS, H.264 / AVC HD, H265 / HEVC 4K, J2K, AAC, PCM Audio, сигнализации SCTE-35, инкапсуляции T2-MI и многое другое.
Совместимость с IP-потоками SMPTE2022.6, 2022.7, IEEE4175 и AES67 для анализа SDI. AIMS и ASPEN.
Полный анализ приема пакетов данных с запатентованной технологией визуализации MediaWindow ™ для одно- и многоадресных RTP/UDP потоков.
Мониторинг в соответствии с ETR290 с подробным анализом ошибок 1, 2 и 3 уровней, а также дополнительные возможности тестирования поведения CA, просмотра истории событий и временной шкалы.
Автономная работа. Nomad Pro является полностью автономным устройством с собственным процессором и может работать без необходимости использования внешней хост-системы.

Технические возможности

Гибкая система настройки шаблонов оповещений, для более точного определения параметров с ошибками
Поддержка синхронизации времени по NTP в соответствии с RFC2030
Поддержка клиента DHCP
Мониторинг и анализ на ASI, RF и IP-входах в соответствии с TR 101 290
Полная поддержка DVB и ATSC стандартов
Анализ сервисных таблиц PSI/SI/PSIP
Анализ EIT p/f и EIT Schedule
Анализ MIP таблицы в соответствии с TR 101 190 и TR 101 191
Мониторинг и отображение мин/макс скорости сервисов
Мониторинг и отображение мин/макс скорости PID
Визуальное представление дерева всех PSI/SI таблиц с детальным описанием
Обзор PID
Обзор Сервисов
PCR Accuracy (PCR-AC) гистограммы джиттера для выбранных PIDs на IP/ASI/RF входах
PCR Overall Jitter (PCR-OJ) гистограммы джиттера для выбранных PIDs на IP/ASI/RF входах
Интуитивно понятное измерение скоростей - сервисы и PID
Сравнение двух транспортных потоков или двух сервисов с точки зрения параметров TR 101 290 и набора сервисных таблиц
Отображение состояния транспортных потоков с цветовой визуализацией проблем
График ошибок по TR 101 290 за последние 24 часа

Уникальные возможности

Поддержка интеграции с контроллером VideoBRIDGE и включенный Eii API для управления NMS.
Включено 10 процессоров ETR290, по одному для каждого из 10 IP Uni / Multicasts потоков, которые он контролирует. Возможно увеличение количества процессоров и анализируемых потоков каждого до 50.
2 встроенных OTT-процессора для мониторинга до 20 OTT-потоков
Включено обновление программного обеспечения в течение 5 лет

Для заказа

Информация для заказа

Анализатор

VB-NOMAD-DVB - Портативный анализатор. Мониторинг 10 потоков включен. Входы Ethernet/Optical IP, ASI in/out.,1x DVB-C/C2/T/T2/S/S2. Включает опции 1x ETR101-290, 1x OTT, AEO, AET, Advanced RF, SCTE35, T2MI и Flash32. Не поддерживает связь с VBC без опции VB-NOMAD-EII-LICENSE. Обновление ПО 1 год включено.

Характеристики:

Анализ до 50 multicast потоков;
скорость до 1Gbps (максимум до 2Gbps с опцией 2го входа)
50x IP ETR Engines
5x OTT Engines (50 OTT потоков)
1х ASI вход с ETR Engines
1х DVB-S2 вход с ETR Engines
1х DVB-T/T2/C/C2 вход с ETR Engines

VB-NOMAD-PRO-DVB - Портативный анализатор. Мониторинг 10 потоков включен. Входы Ethernet/Optical IP, ASI in/out., 1x DVB-C/C2/T/T2/S/S2. Включает опции 10x ETR101-290, 2x OTT, AEO, AET, Advanced RF, SCTE35, T2MI и Flash32. Опция VB-NOMAD-EII-LICENSE включена. Обновление ПО 5 лет включено.

Характеристики:

Анализ до 50 multicast потоков;
скорость до 1Gbps (максимум до 2Gbps с опцией 2го входа)
50x IP ETR Engines
5x OTT Engines (50 OTT потоков)
1х ASI вход с ETR Engines
1х DVB-S2 вход с ETR Engines
1х DVB-T/T2/C/C2 вход с ETR Engines

Дополнительные опции

VB-NOMAD-EII-LICENSE - Опция поддержки VBC и EII для NOMAD

VB1-10STREAM-LICENSE - Опция увеличения количества потоков мониторинга на 10 IP потоков для VB12D/VB120D. Максимум 4 опции на анализатор.

TR290-FIRMWARE - Опция анализа ETR101-290 для 1 потока для входа IP. Максимум 7 опций для VB12D/120D, максимум 8 опций для VB20D/VB220D.

VB-BULK-ETR-D-LICENSE - Опция анализа ETR101-290 для VB1xxD/VB2xxD, 25 анализаторов. Максимум 2 опции.

T2MI-LICENSE - Опция мониторинга T2MI для DVB-T2.

VB-OTT-LICENSE - Опция мониторинга OTT для IP до 10 потоков. Максимум 5 опций для VB12D/120D/20D/220D/330.

VB-SCTE35-LICENSE - Опция анализа SCTE35 для VB1xx/2xx/3xx.

VB-1XX-2NDPORT-LICENSE - Опция активизации второго порта данных для VB1XX.

VB-FLASH32GB-OPTION - Опция флэш-памяти 32GB для VB12/120/20/220/330 для аппаратных анализаторов.

Документация

Скачать Брошюра Sencore VideoBRIDGE Nomad Pro - портативный IP/OTT/RF анализатор и пробник

Скачать Инструкция по эксплуатации Sencore VideoBRIDGE Nomad Pro - портативный IP/OTT/RF анализатор и пробник
