ФортФТ FFT 200 - Приемник-декодер SD/HD/UHD двухканальный

Конструктивно приемник выполнен в виде 19” устройства высотой 1U. Крепеж оборудования в стойку осуществляется со стороны передней панели.

На передней панели приёмника расположены:

• клавиши управления,
• дисплей;
• индикаторы состояния приемника;
• слоты для установки САМ модулей (закрыты откидывающейся крышкой).

На задней панели приемника расположены:

• два входных ВЧ разъема (F);
• два Ethernet порта данных;
• Ethernet порт управления;
• два входных ASI интерфейса (BNC);
• два выходных ASI интерфейса (BNC);
• два SDI выхода декодера (BNC);
• HDMI выход декодера;
• разъем входа GenLock (BNC);
• разъемы небалансных аналоговых аудиовыходов (BNC);
• разъем балансных аналоговых и небалансных цифровых аудиовыходов (DB-15);

Упрощенная структурная схема приемника-декодера представлена на рисунке

Приёмник ФортФТ FFT 200 имеет гибкую программно-определяемую архитектуру на базе самых современных компонентов, что позволяет ему выполнять одновременную многопотоковую обработку транспортных потоков и их гибкую внутреннюю коммутацию. Структурно приемник имеет:

• модуль приема входных потоков из различных источников
• два независимых процессора обработки данных
• гибкий коммутатор транспортных потоков
• модуль формирования выходных транспортных потоков

Модуль обработки входных сигналов позволяет одновременно принимать множество транспортных потоков из различных источников через различные входные интересы для формирования потоков для последующей обработки:

• 2х ASI входа
• 4х TSoverIP входа данных (через 2х GbE RJ45 порта)
• 1 вход с поддержкой Internet протоколов (HLS, SRT, Zixi, RTMP^*) (через один из 2х GbE RJ45 портов)
• высокочастотный демодулятор с поддержкой DVB-S2X/S2/S/T2/T/C, с 2мя входами

Сформированные транспортные потоки далее подаются:

• по два потока на каждый Процессор обработки данных
• на внутренний коммутатор

Каждый из независимых процессоров обработки данных имеет многокомпонентную архитектуру, где каждый компонент активируется лицензионно и включает в себя:

• входной переключатель резерва (опция)
• дескремблер
• T2MI деинкапсулятор (опция)
• мультиплексор (опция).

Таким образом, с помощью приемника ФортФТ FFT 200 могут быть реализованы следующие схемы приема:

• приём потока по одному из DVB-S/S2 входов с резервированием по другому DVB-S/S2 входу;
• приём одновременно двух потоков DVB-S/S2 без резервирования или с резервированием по IP;
• приём одновременно двух потоков по IP как с резервированием по DVB-S/S2 или IP, так и без резервирования.
• приём одного потока по S/S2 (с резервированием или без) с одновременным приёмом другого потока по IP (с резервированием или без)
• …

Мультиплексор позволяет формировать выходной транспортный поток на основе сервисов, принимаемых со всех входов приемника, с выходов переключателя резерва, с выхода дескремблера и выхода деинкапсулятора. Причем источником входного сигнала мультиплексора могут служить не только компоненты «своего» процессора, но потоки с другого процессора обработки данных.

Выходной модуль может принимать транспортные потоки от любого из мультиплексоров и коммутатора и формирует выходные транспортное потоки по одному из портов:

• два независимых потока через два ASI порта
• восемь независимых выходных TSoIP потоков (multicast/unicast) через 2х GbE RJ45 порта с поддержкой резервирования (стриминг идентичных потоков на оба выходных IP порта)

Кроме того, приемник содержит одноканальный видео/аудио декодер на который может быть подан сервис с любого внутреннего модуля (в зависимости от активированных опций).  Декодер позволяет производить обработку MPEG-2/H.264/H.265/HEVC/AVS+/AVS2 UHD/HD/SD видео и всех основных форматов аудио. По умолчанию поддерживается две стереопары на видео сервис. При необходимости декодер может быть отключен.

Отличительной особенностью декодера является возможность декодирования либо видеосервиса с двумя стереофоническими аудиодорожками, либо двух независимых стереофонических радиосервисов.

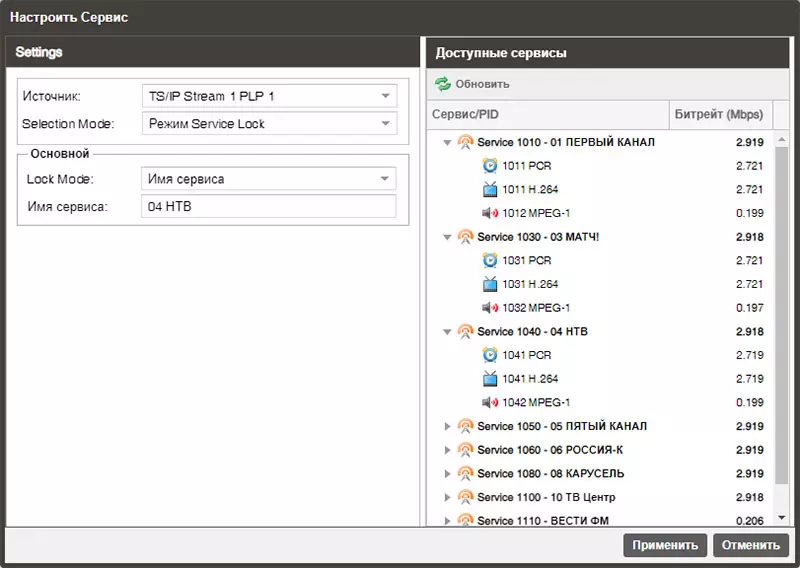

Управление приемником осуществляется как с помощью передней панели, так и с помощью Web-интерфейса.

Примеры использования приемника-декодера ФортФТ FFT 200

1. Прием T2-MI с DVB-S/S2 с резервированием

Прием T2-MI потока по одному из DVB-S/S2 входов с резервированием по другому DVB-S/S2 входу; дескремблирование и де-инкапсуляция с одновременным выводом как полного T2-MI потока, так и деинкапсулированных PLP через IP и ASI.

2. Прием 2х T2-MI с DVB-S/S2 с резервированием по IP

Прием двух T2-MI потоков по DVB-S/S2 входам с резервированием по IP; дескремблирование и де-инкапсуляция с одновременным выводом как полных T2-MI потоков, так и деинкапсулированных PLP через IP и ASI. Дополнительно, декодирование одного сервиса из PLP1 первого T2MI потока.

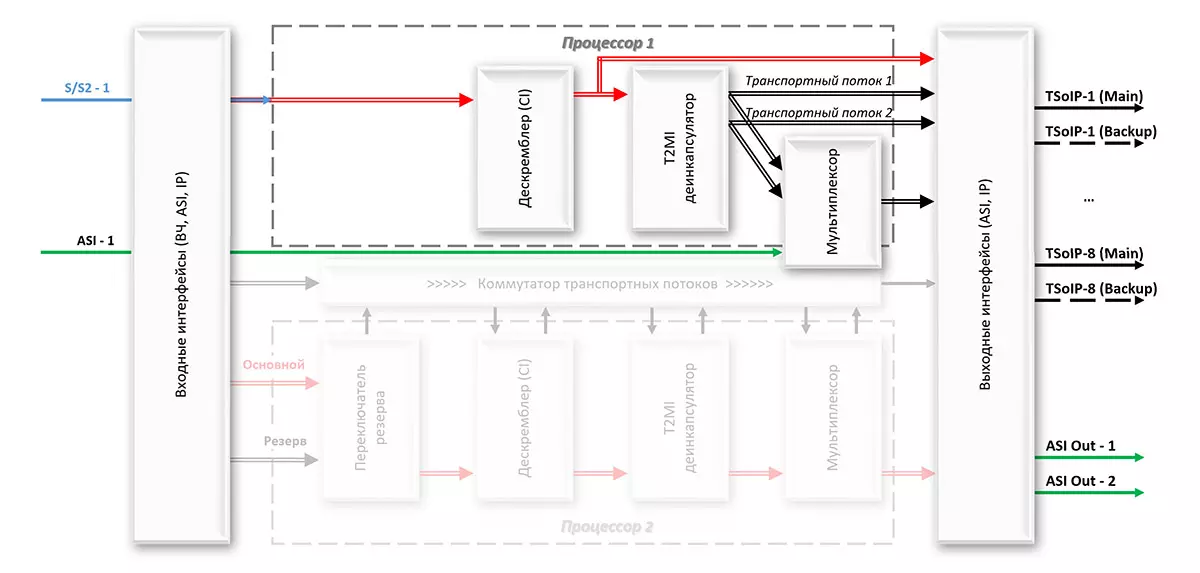

3. Прием T2-MI с DVB-S/S2с ремультиплексированием

Прием T2-MI потока по DVB-S/S2 входу без резервирования;

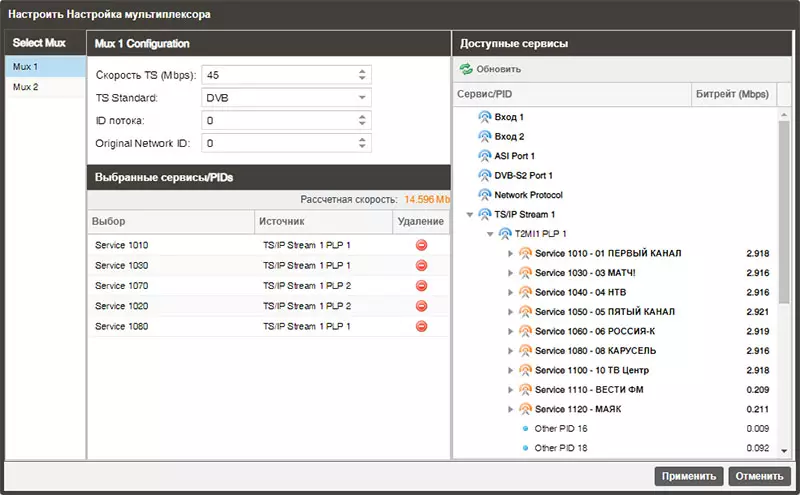

дескремблирование и де-инкапсуляция с мультиплексированием сервисов из деинкапсулированных PLP и из потока, принимаемого по ASI. Вывод полного T2MI потока, отдельных PLP и мультиплексированного сигнала.

4. Прием с DVB-S/S2 и IP-Internet с ремультиплексированием и стримингом

Прием двух потоков со спутника DVB-S2 и через Internet с использованием протоколов SRT и HLS; дескремблирование потоков со спутников; стриминг дескремблированных транспортных потоков через IP/Internet с использованием протокола SRT; ремультиплексирование и формирование двух новых транспортных потоков и передача их через выходы ASI и стриминг их через IP/Internet с использованием протокола SRT.

Информация для заказа

 Базовая конфигурация приёмника включает в себя:

• Входные интерфейсы - 2x IP, 2x ASI, 1x DVB-S/S2/S2x (или другой ВЧ интерфейс), GenLock;
• Выходные интерфейсы - 2x IP, 2x ASI, 2x SDI (сдвоенный выход), HDMI, 2 пары симметричных аналоговых аудиовыходов и 2 пары небалансных цифровых выходов AES/EBU через разъем DB15; 2 пары несимметричных аналоговых аудиовыходов через разъемы BNC;
• Прием до 4-х входных UDP RTP и 1x HLS потоков по IP входу;
• Поддержка до 8 выходных UDP/RTP потоков по IP выходу;
• Условный доступ - 2x DVB-CI интерфейса;
• Управление - 1x IP интерфейс, управление через Web и переднюю панель, SNMP;
• Прием DVB-S/S2/S2x до 64 APSK;
• Декодирование видео - HD/SD MPEG-2/H.264;
• Декодирование аудио - Mpeg-1 Layer II, Dolby Digital/AC-3, Dolby Digital Plus/E-AC3, AAC-LC, HE-AAC, & HE-AACv2;
• Активизация остальных функций приёмника производится с помощью дополнительных опций.

 Для конфигурирования приемника-декодера FFT 200 необходимо выбрать один из входных ВЧ модулей. Наличие входного модуля при заказе обязательно. Допускается установка только одного входного модуля. Далее, при необходимости, добавляется “Опция видео” - одна из доступных. Далее добавляются “Дополнительные опции” по потребности - возможен любой набор из доступных опций. “Опции видео” и “Дополнительные опции” возможно заказывать как сразу при конфигурировании приемника-декодера FFT 200, так и позднее (как лицензии).

 ^* Опции недоступны для заказа в настоящее время.

Приемник-декодер

FFT 200 - Приемник-декодер FFT 200 двухканальный

Характеристики - одноканальный видео-аудио декодер - поддержка H.264/MPEG-2/HEVC(опция) SD/HD/UHD(опция) видео и MPEG1L2, AC3, AAC аудио; выходы SDI/HDMI; вход GenLock; входы/выходы - 2xIP & 2xASI вх & 2xASI вых; поддержка IP HLS/SRT/ZiXi^*/RTMP^* (опция)

/приемник FFT 200 поставляется только с одним из входных модулей/

FFT 20200 - Резервный БП AC

Дополнительные модули

FFT 20010 - Модуль приемника DVB-S/S2/S2X для FFT 200

FFT 20030 - Модуль приемника QAM-A/C для FFT 200

FFT 20040 - Модуль приемника DVB-T/T2 для FFT 200

FFT 20100 - Модуль транскодера 2x CH HD/SD для FFT 200 ^*

FFT 20140 - Кабель аудио 4х XLR, 2х AES/EBU (BNC) для FFT 200

Опции видео

FFT 20210 - Опция декодирования HEVC для FFT 200

FFT 20220 - Опция декодирования UHD (downconversion & HDMI выход)

Дополнительные опции

FFT 20300 - Опция наложения субтитров для FFT 200

FFT 20310 - Опция резервирования входов для FFT 200

FFT 20320 - Опция мультиплексирования для FFT 200

FFT 20330 - Опция поддержки TS-level BISS Decryption для FFT 200

FFT 20340 - Опция T2MI для FFT 200

FFT 20410 - Опция SRT Input для FFT 200

FFT 20420 - Опция RTMP Input для FFT 200 ^*

FFT 20430 - Опция ZIXI Input для FFT 200 ^*

-------------------------------------

^* - в разработке

^[*]
