Модуль многоканального транскодера Sencore OmniHub OHX6-TXS-00 с поддержкой стандартов MPEG-2/H.264/H.265, предназначен для установки в шасси Sencore OmniHub 6-02 / OmniHub 6D-02 / OmniHub 6RFX-02.

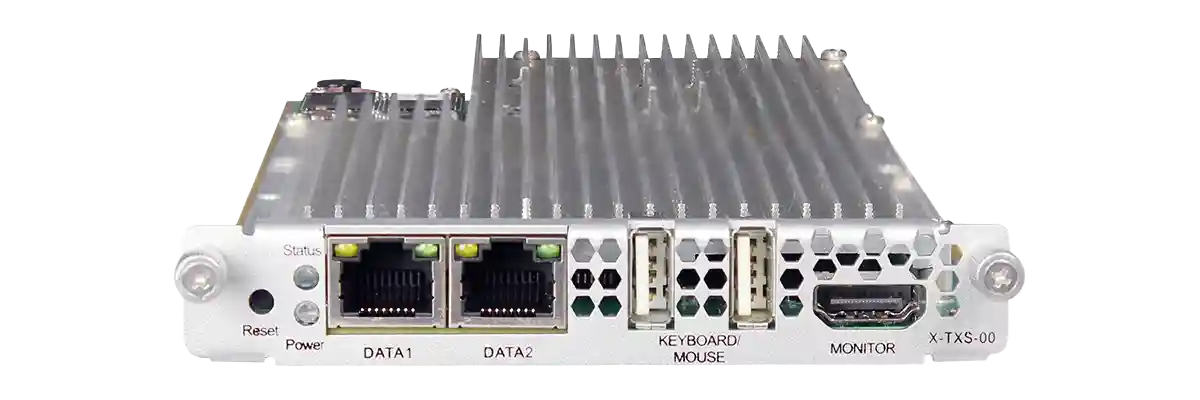

OHX6-TXS-00 - это модуль транскодера, который поддерживает транскодирование между различными видео стандартами, такими как H.265, H.264 и MPEG-2. Модуль имеет 2 порта GbE, 2 порта USB и 1 порт HDMI. Порты GBE предназначены для ввода и вывода IP-потоков данных, а порт USB и порт HDMI - для установки ОС. С помощью этого модуля транскодера возможно формирование выходных программ с нужным кодеком для адаптации к различным декодерам и/или дальнейшей передачи. Учитывая огромное количество устаревших устройств в существующей сети, OHX6-TXS-00 является идеальным выбором для адаптации потоковой передачи между различными устройствами.

Головная станция Sencore OmniHub 6-02

 Задняя панель модели Sencore OmniHub 6D-02

 Задняя панель модели Sencore OmniHub 6-02

Головная станция Sencore OmniHub 6RF-02

Задняя панель модели Sencore OmniHub 6RF-02

Обзор возможностей

Модуль позволяет принимать и передавать потоки индивидуально через два независимых GbE порта для взаимодействия с внешними устройствами и один внутренний порт GbE для взаимодействия с компонентами самой головной станции.

Наличие GPU в составе транскодера позволяет транскодировать:

• 264 в MPEG-2 до 8x HD* или 30x SD* программ
• MPEG-2 в H.264 до 6x HD* или 15x SD* программ
• между MPEG-2/H.264/H.265 с разрешением до 1080P60
• с понижением разрешения HD в SD

* HD: 1080i29.97/30; SD:480i/29.97/30

Реальная предельная производительность зависит не только от разрешения, но и от других параметров потоков и стандартов видео и аудио. Ниже в таблице приведена расчетная производительность на примере некоторых разрешений видео сигнала.

Гибкая поддержка любого нового стандарта кодирования видео обеспечивается путем обновления программного обеспечения модуля.

Модуль OHX-TXS-00 позволяет обрабатывать видео в следующих режимах и стандартах:

• Декодирование входного видео
  • Форматы - Mpeg-2/H.264/H.265
  • Разрешения - 576i25, 480i29.97, 720P50/60, 1080i25/29.97/30, 1080P25/30/50/59.94/60
  • Скорость - 1 - 40Mbps
  • Сетевые протоколы - UDP, RTP, unicast, multicast
• Кодирование видео
  • Форматы - Mpeg-2/H.264/H.265
  • Разрешения - 576i25, 480i29.97, 720P50/60, 1080i25/29.97/30, 1080P25/30/50/59.94/60
  • Скорость - 1 - 20Mbps
  • Сетевые протоколы - UDP, RTP, unicast, multicast
  • Downscale - HD в SD
  • Closed Captions - CEA/EIA-708 Closed Caption pass-through
  • DVB Субтитры - pass-through

Поддерживаются стандарты и режимы обработки аудио:

• Входные форматы - Mpeg-1 Layer II, AAC 2.0 and 5.1, AC-3 2.0 and 5.1, E-AC3 2.0 and 5.1
• Выходные форматы - Mpeg-1 Layer II, AAC 2.0 and 5.1, AC-3 2.0 and 5.1, E-AC3 2.0 and 5.1
• Обработка до 4х PID на видео
• Доступен режим pass-through

Настройка и управление OHX6-TXS-00

Удобный и интуитивно понятный графический интерфейс делают логику настройки транскодера простой и быстрой - настройка входов, настройка выходов и конфигурирование режимов.

Состояние шасси головной станции OmniHub, модулей и интерфейсов

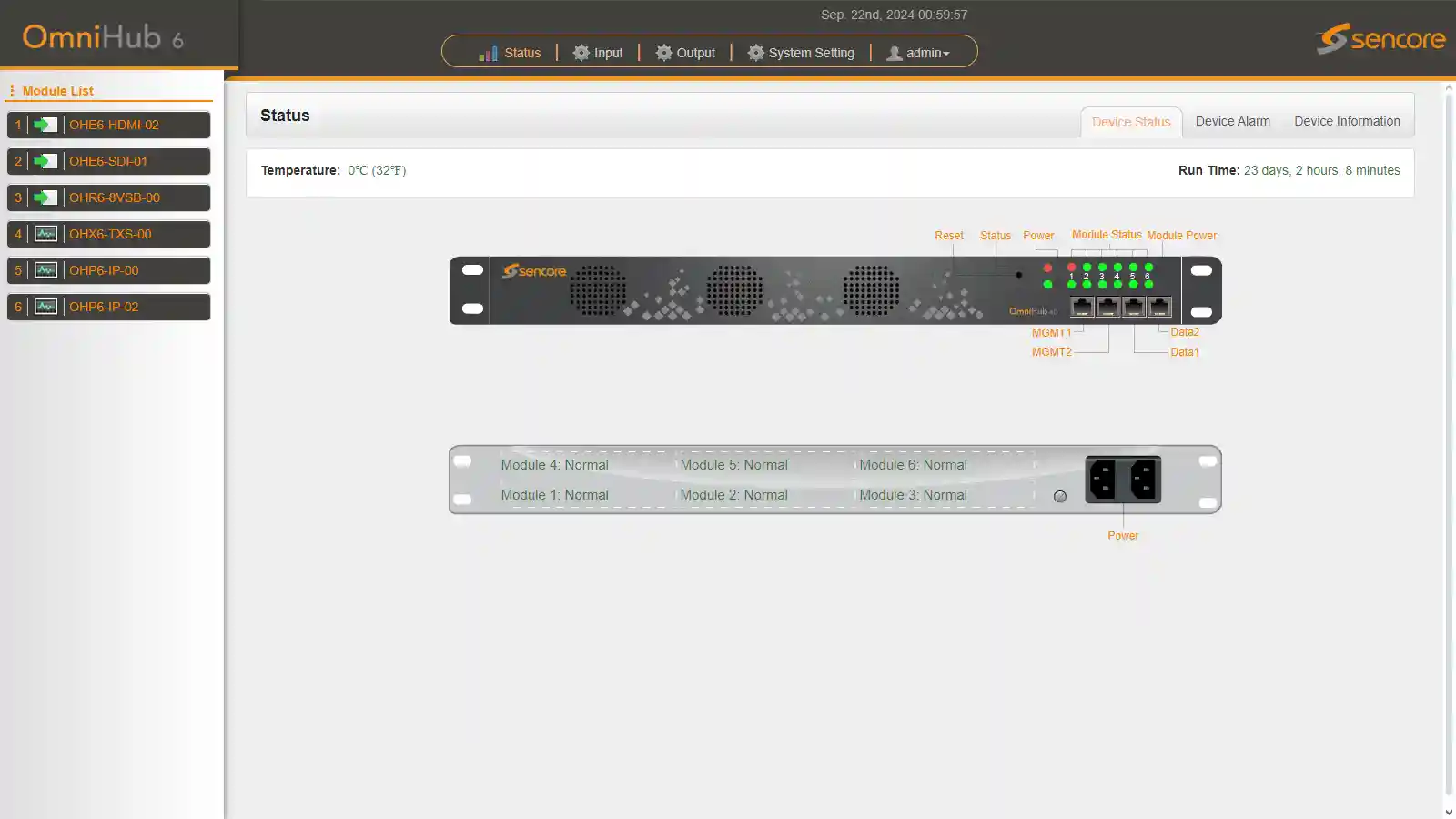

Рисунок 1 Общий вид графического интерфейса состояния и управления головной станции Sencore OmniHub 6

OHX6-TXS-00 > Status (Состояние модуля)

Вкладка «Статус» позволяет пользователю получить подробную информацию о текущем состоянии транскодера и о входных и выходных видеопотоках, видеть миниатюру «предпросмотра видео». Горизонтальный скроллинг позволяет контролировать все режимы транскодирования в едином окне.

Рисунок 2 Окно состояния входов и режимов транскодера Sencore OHX6-TXS-00

Рисунок 3 Окно состояния входов и режимов транскодера Sencore OHX6-TXS-00

• Engine: Номер канала. Количество входных каналов контролируется лицензией.
• Status: Отображение статуса канала. Когда канал включен и активен, индикатор загорится зеленым светом, в противном случае - красным.
• Input Source: Отображение протокола входного канала, адреса и порта, а также входного Ethernet порта.
• Service: Показывает, какой канал транскодируется.
• View: Нажатие позволяет просмотреть подробную информацию о выбранном входном канале

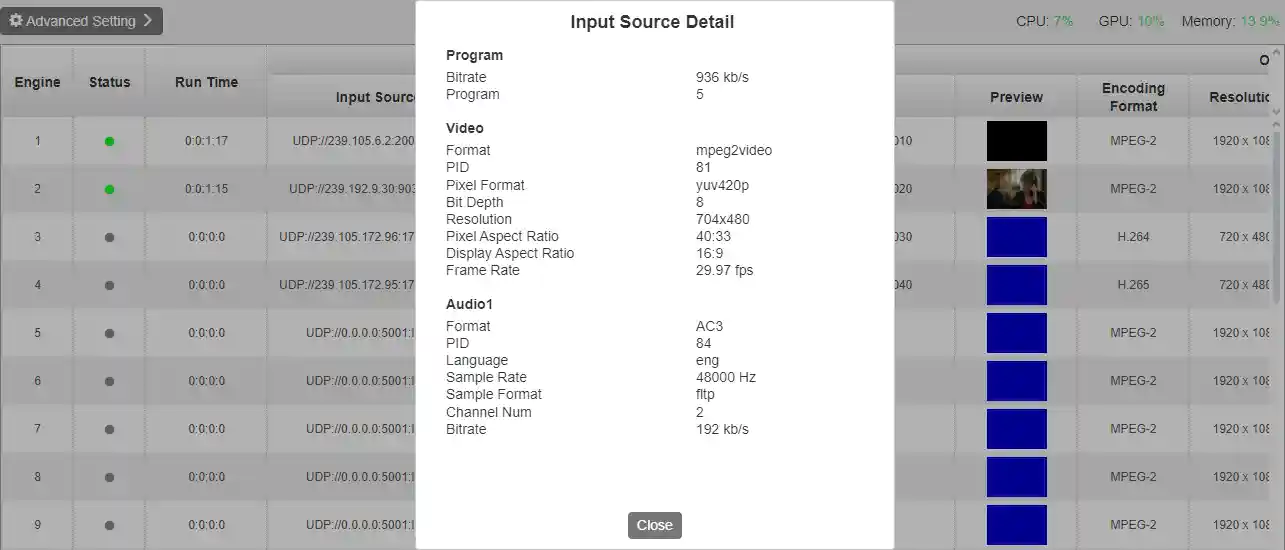

Рисунок 4 Подробная информация о выбранном входном канале транскодера Sencore OHX6-TXS-00

• Output URL: Отображение типа протокола вывода, адреса и номера порта.
• Preview: «Предпросмотр» видео на входе транскодера.
• Encoding format: Отображение выходного формата кодирования.
• Resolution: Отображение разрешения выходного видео.
• Frame rate: Отображение частоты кадров выходного видео.
• Total bitrate: Отображение общего выходного битрейта транспортного потока.
• Video bitrate: Отображение битрейта выходного видео.
• Audio bitrate: Отображение битрейта выходного аудио.
• Run time: Отображение продолжительности транскодирования.

Нажатие на миниатюре видео отрывает окно с видео и позволяет наблюдать за видео в виде частой смены статических картинок.

Рисунок 5 Окно просмотра видео

OHX6-TXS-00 > Input (Настройка входов)

Это меню позволяет пользователю настроить источник входного сигнала, включая протоколы UDP и RTP. В зависимости от типа протокола, выбранного пользователем, доступные параметры конфигурации будут изменяться.

При этом, три настройки будут общими для всех протоколов:

• «Enable», - активирование канала;
• «Network Port» - сетевой порт для которого можно установить значения DATA1, DATA2 и Внутренний (IP-вход основной платы OmniHub);
• «VLAN», для фильтрации входных потоков по тегам VLAN.

Если установлен Внутренний порт («Internal») в качестве источника, модуль будет использовать порт данных основной платы CMP, при этом пользователю необходимо будет ввести тот же IP-адрес, который используется для IP входа.

После настройки, необходимо нажать кнопку «Apply» , для сохранения и активации конфигурации.

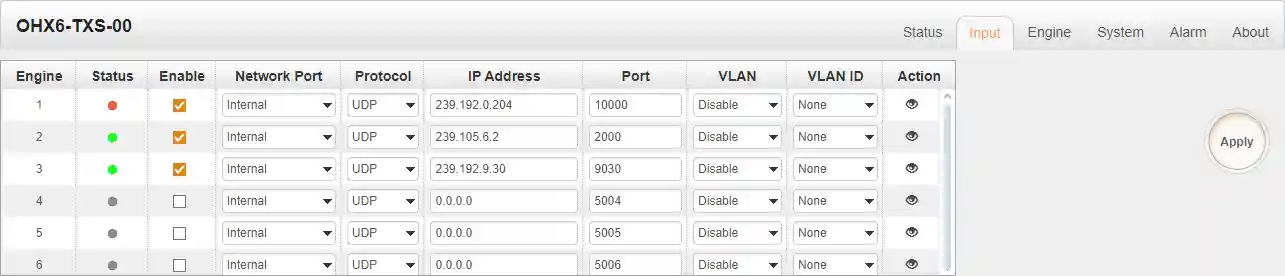

 Рисунок 6 Настройка параметров источника входного сигнала транскодера Sencore OHX6-TXS-00

Нажатие на иконку , открывает окно со списком программ в транспортном потоке для выбранного входа.

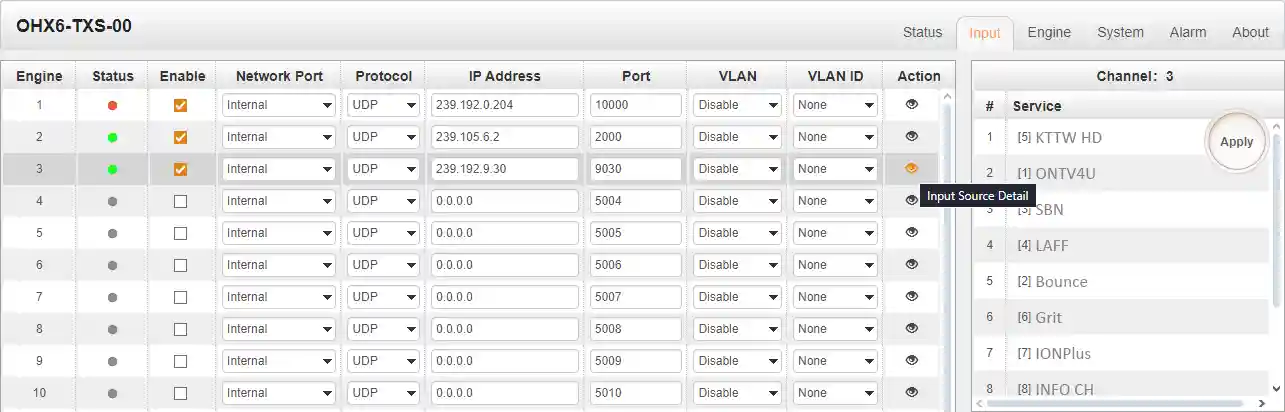

Рисунок 7 Просмотр сервисов во входном транспортном потоке транскодера Sencore OHX6-TXS-00

 Пользователь также может нажать кнопку дополнительных настроек «Advanced Setting» во вкладке «Status», и увеличить или уменьшить количество отображаемых во вкладке параметров.

Рисунок 8 Настройка расширенных параметров транскодирования

OHX6-TXS-00 > Engine (Настройка транскодера и выходов)

После завершения настройки входа пользователю необходимо войти на страницу Engine для настройки параметров транскодирования. Это меню позволяет устанавливать параметры транскодирования выходных данных.

Клик на флажке «Select Service» позволяет выбрать нужный сервис для выбранного транскодера из выпадающего списка доступных сервисов.

Рисунок 9 Выбор источника для конкретного транскодера

Настройка выходных параметров транскодирования осуществляется в секции «Output» в нужном поле для соответствующего канала. В частности, устанавливаются параметры IP выхода – порт данных, протокол, адрес и порт, скорость потока.

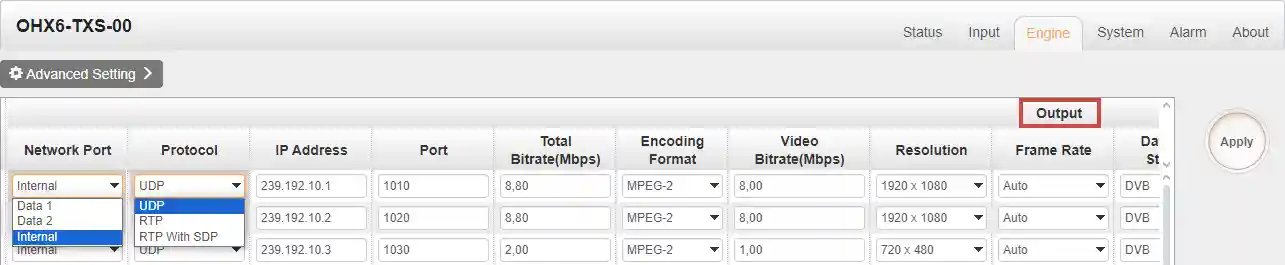

Рисунок 10 Настройка параметров выходного порта конкретного транскодера

Нажатие «Apply» позволит сохранить и активировать настройки.

Кнопка «Advanced Setting» позволяет открыть окно настройки отображения дополнительных параметров настройки видео / аудио / данных. Пользователь может выделить соответствующее поле, чтобы добавить функцию в настройках процессора транскодера. Если пользователь выделит поле рядом с заголовками «Video/Audio/Subtitle Parameter», он выберет все функции соответствующего подраздела и добавит их в настройки процессора.

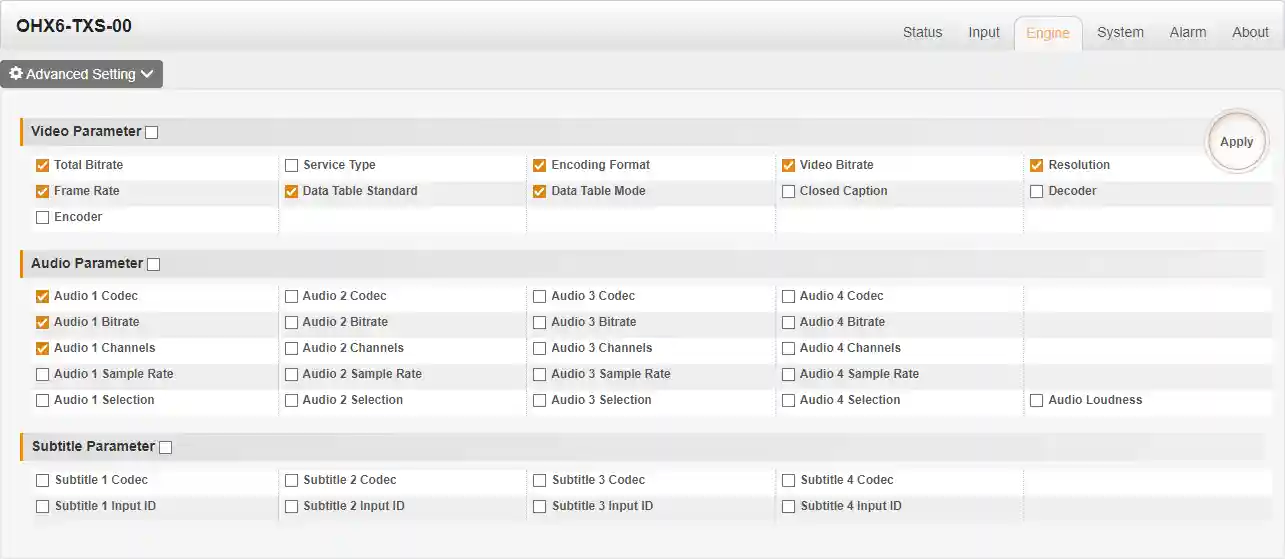

Рисунок 11 Окно настройки дополнительных параметров доступных для конфигурирования транскодера

Transcode (Транскодирование)

Транспортный протокол

OHX6-TXS-00 поддерживает транспортные протоколы UDP, RTP, RTP с SDP.

1. UDP

2. RTP

Video setting (Настройки видео)

Ниже показаны параметры, которые пользователь может настроить для транскодирования и вывода видео. Разные стандарты будут иметь разные параметры конфигурации.

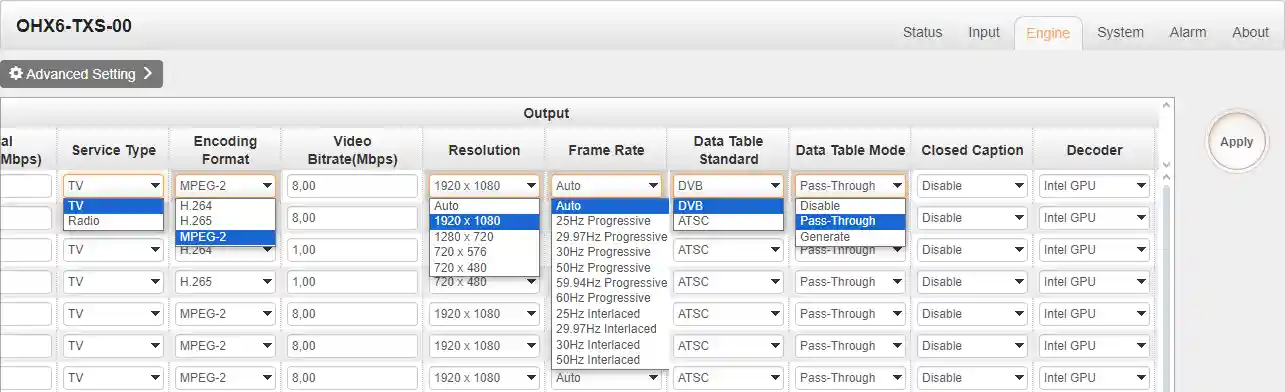

Рисунок 12 Настройки параметров кодирования видео для выбранного транскодера

Audio Setting (Настройка аудио)

Этот раздел позволяет пользователю настроить параметры транскодирования аудио по выходу. Разные стандарты будут иметь разные параметры конфигурации.

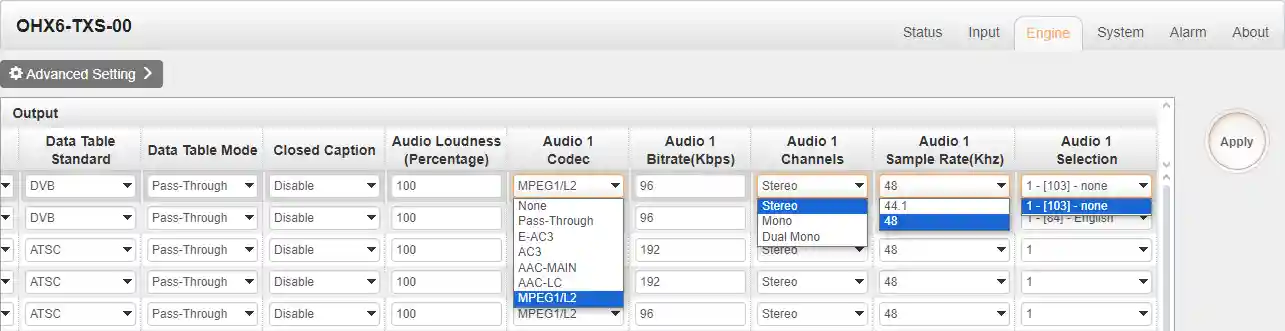

Рисунок 13 Настройки параметров кодирования аудио для выбранного транскодера

Subtitle Setting (Настройка субтитров)

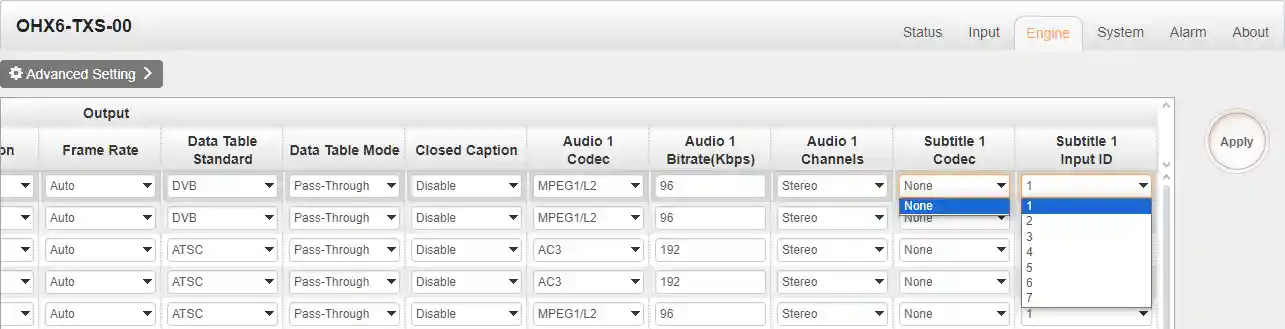

Рисунок 14 Настройки параметров субтитров для выбранного транскодера

OHX6-TXS-00 > System (Системные настройки)

Network (Сетевые настройки)

Как показано ниже, OHX6-TXS-00 имеет 2 порта Данных, и Внутренний порт, которые могут использоваться для ввода/вывода данных. Статус соединения показывает подключение кабеля к порту данных. Пользователь может изменить IP-адрес, маску подсети и DNS для каждого порта данных. После настройки параметров нажмите кнопку «Apply».

Рисунок 15 Настройка сетевых интересов модуля транскодера Sencore OHX6-TXS-00

VLAN (Настройки VLAN)

Чтобы добавить VLAN к сетевому адаптеру, необходимо кликнуть на кнопке «+ VLAN». После завершения настройки и нажатия кнопки «Save», вновь созданной VLAN появится в списке VLAN, как показано на рисунке ниже. Чтобы удалить отдельные VLAN, нужно нажать синий значок «Delete» в соответствующей строке.

Рисунок 16 Настройка параметров VLAN модуля транскодера Sencore OHX6-TXS-00

Firmware Version Upgrade (Обновление программного обеспечения)

Обновление программного обеспечения OHX6-TXS-00 выполняется через веб-интерфейс. Файл обновления встроенного ПО предоставляется производителем и затем загружается в устройство. Чтобы запросить последнюю версию встроенного ПО обратитесь в нашу службу технической поддержки.

Рисунок 17 Обновление программного обеспечения модуля транскодера Sencore OHX6-TXS-00

Software License (Лицензирование)

Каждый модуль OHX6-TXS-00 будет иметь свой собственный идентификатор продукта. Если пользователю необходимо обновить файл лицензии или добавить функцию лицензии, необходимо экспортировать файл лицензии и отправить его в группу технической поддержки Sencore.

Рисунок 18 Управление лицензиями модуля транскодера Sencore OHX6-TXS-00

System Resource (Системные ресурсы)

На этой странице показано текущее использование ЦП, памяти и графического процессора. При разном числе каналов транскодирования и разных параметрах транскодирования их использование также различается.

Рисунок 19 Контроль нагрузки модуля транскодера Sencore OHX6-TXS-00

Profile (Профиль)

OHX6-TXS-00 может сохранять все настройки в нескольких профилях. Профили можно сохранять локально и на внешнем накопителе для использования на других модулях OHX6-TXS-00 или для создания резервной копии для текущего модуля. Профили можно использовать для быстрого и легкого изменения конфигурации модуля в соответствии с различными требованиями к интерфейсам и транскодированию.

Рисунок 20 Окно управления профилями модуля транскодера Sencore OHX6-TXS-00

Создание резервного профиля		Используется для создания нового профиля в списке профилей
Импорт профиля		Используется для импорта профиля в приемник с ПК пользователя
Применить профиль		Используется для применения профиля, выбранного из списка профилей
Загрузить профиль		Используется для загрузки профиля, выбранного из списка, на ПК пользователя
Удалить профиль		Используется для удаления профиля из списка профилей

SNMP

Пользователь может управлять системой OHX6-TXS-00 с использованием SNMP (файл SNMP MIB). После завершения настройки нажмите

Рисунок 21 Окно настройки параметров SNMP модуля транскодера Sencore OHX6-TXS-00

System Restart (Перезагрузка системы)

В этом разделе пользователь может перезагрузить систему, сбросить систему к настройкам по умолчанию и выключить систему с помощью веб-операций.

Примечание. IP-адреса не изменятся при сбросе системы к настройкам по умолчанию.

Рисунок 22 Перезагрузка или сброс в заводские настройки модуля транскодера Sencore OHX6-TXS-00

Logs (Журнал событий)

Как правило, исходные системные журналы сохраняются в течение нескольких месяцев, пока они не будут закрыты новыми записями, если система работает нормально. Пользователю рекомендуется сохранить и отправить текущие системные журналы техническому специалисту Sencore, если система работает ненормально.

В этом окне отображаются события реальном времени. Если пользователю необходимо просматривать журналы в реальном времени без экспорта файла журнала, нужно нажать . Устройство будет продолжать генерировать новые записи внутри окна.

Рисунок 23 Окно отображения событий в режиме реального времени

OHX6-TXS-00 > Alarm (Состояние модуля и ошибки)

На этой странице отображаются все текущие активные сигналы тревоги, о которых сообщает устройство. Нажмите «Ignore» скрывает сигналы тревоги.

Рисунок 24 Окно отображения текущих активных сигналов тревоги

OHX6-TXS-00 > About (Информация о модуле)

Пользователь может проверить идентификатор модуля, а также версию прошивки, установленную в данный момент.

Рисунок 25 Окно информации и версий модуля транскодера Sencore OHX6-TXS-00

Технические характеристик

Интерфейсы

Сетевые

• внешние - 2 порта RJ45, 100/1000M
• внутренний - 1 порт, 100/1000M

HDMI

• 1 x HDMI 1.4
• для подключения к монитору

Аудио

• Входные форматы - Mpeg-1 Layer II, AAC 2.0 and 5.1, AC-3 2.0 and 5.1, E-AC3 2.0 and 5.1
• Выходные форматы - Mpeg-1 Layer II, AAC 2.0 and 5.1, AC-3 2.0 and 5.1, E-AC3 2.0 and 5.1
• Обработка
  • до 4х PID на видео
  • режим pass-through

Видео

• Декодирование входного видео
  • Форматы - Mpeg-2/H.264/H.265
  • Разрешения - 576i25, 480i29.97, 720P50/60, 1080i25/29.97/30, 1080P25/30/50/59.94/60
  • Скорость - 1 - 40Mbps
  • Сетевые протоколы - UDP, RTP, unicast, multicast
• Выходное видео
  • Форматы - Mpeg-2/H.264/H.265
  • Разрешения - 576i25, 480i29.97, 720P50/60, 1080i25/29.97/30, 1080P25/30/50/59.94/60
  • Скорость - 1 - 20Mbps
  • Сетевые протоколы - UDP, RTP, unicast, multicast
• Downscale - HD в SD
• Closed Captions - CEA/EIA-708 Closed Caption pass-through
• DVB Субтитры - pass-through

Информация для заказа

OHX6-TXS-00 - Модуль транскодера с поддержкой MPEG-2/H.264/H.265 HD/SD, AC3/AAC/MPEG1L2

(Модуль OHX6-TXS-00 может устанавливаться только в шасси OMNIHUB 6-02/6D-02/6RFX-02)
