Компания Wellav предлагает самый широкий спектр решений для цифрового телевидения, ориентированных как на вещателей, так и операторов.
Среди продуктов компании, предназначенных для построения цифровых головных станций кабельного и эфирного телевидения:
- Универсальные мультимедийные платформы / головные станции SMP100 и DMP900
- Экономичные платформы / головные станции CMP100, CMP200
- Многофункциональные кодеры и транскодеры
- Многоканальные дескремблеры и скремблеры
- Приемники-декодеры UMH160R
Универсальные мультимедийные платформы SMP100 и DMP900
Универсальные мультимедийные платформы SMP 100 и DMP 900 осуществляют преобразования сигнала по типу «любой вход на любой выход», и поддерживают такие функции как: прием, скремблирование/дескремблирование, декодирование, кодирование, транскодирование, мультиплексирование и модуляцию.
Платформы имеют компактные размеры 1RU и отличаются числом устанавливаемых функциональных модулей, наличием встроенных интерфейсов и количеством блоков питания.
Универсальная платформа SMP100 имеет встроенные 1х 1GBE IP I/O и 2 ASI I/O порты, поддерживает мультиплексирование и EIT, имеет возможность установки до 3-х различных функциональных модулей. Варианты исполнения:
- WAV-SMP100-CHASSIS-EU - Базовое шасси, одиночный блок питания;
- WAV-SMP100-CHASSIS-EU-DUAL-PS - Шасси с резервированным БП;
- WAV-SMP100-CHASSIS-EU-LN - Шасси с пониженным уровнем шума (не допускает установки QAM модуляторов);
- WAV-SMP100-CHASSIS-EU-DUAL-PS-LN - Шасси с пониженным уровнем шума и резервированным БП.
Универсальная платформа DMP900 не имеет встроенных портов, позволяет обрабатывать транспортные потоки с суммарным битрейтом до 6 Гб/с, поддерживает мультиплексирование и EIT, позволяет устанавливать до 6 различных функциональных модулей. Варианты исполнения шасси:
- WAV-DMP900-CHASSIS-EU - Шасси с резервированным БП переменного тока;
- WAV-DMP900-CHASSIS-EU-DC - Шасси с резервированным БП постоянного тока.
В платформы SMP100 и DMP900 могут быть установлены различные функциональные модули:
- Ввода/вывода - IP, ASI, ASI/IP
- Приема - DVB-S/S2, DVB-T/T2, DVB-C
- Скремблирования и дескремблирования - BISS, DVB-CI, CAS Scranbling
- Кодирования (2х и 4х канальные) - SD/HD, SDI/HDMI, MPEG-2/H.264/HEVC (MPEG, AAC, AC-3 audio)
- Декодирования - SD/HD, MPEG-2/H.264
- Транскодирования - SD/HD, MPEG-2/H.264 Видео/Видео-Аудио
- Модуляции - QAM
Широкий выбор различных функциональных модулей позволяет создавать самый широкий спектр эффективных решений - от многоканальных кодеров или транскодеров до законченных головных станций.
Примеры реализации
Головная станция КТВ (DVB-C/IPTV):
- Прием транспортных потоков по IP
- Прием до 4-х DVB-S/S2 потоков и дескремблирование двух
- Транскодирование 2 HD или 4 SD программ
- Формирование и скремблирование пакетов программ (транспортных потоков)
- Передача сформированных потоков по IP
- Формирование до 8 несущих DVB-C
Спецификация:
- WAV-DMP900-CHASSIS-EU- Шасси DMP-900 на 6 слотов, двойной БП АС, Mux, EIT, Management - 1 шт
- WAV-DMPSMP-TSIP-64I32O - Модуль интерфейсный IP 64I/32O для шасси DMP900 - 1 шт
- WAV-DMPSMP-DVBS2-V2 - Модуль приемника DVB-S2 (4 ch QPSK 8PSK или 2 ch 16/32APSK, поддержка Multi-stream) - 1 шт
- WAV-DMPSMP-CI - Модуль 2хDVB-CI для шасси DMP/SMP - 1 шт
- WAV-DMPSMP-TC4-2M2A00 - Модуль транскодера 2CH MPG4 HD/SD MPG2 SD для шасси DMP/SMP - 1 шт
- WAV-DMPSMP-CAS-PLUS - Модуль CAS 150 сервисов для шасси DMP/SMP - 1 шт
- WAV-DMPSMP-QAM-AC-MOD-8CH - Модуль модулятора 8CH DMP-SMP QAM-A/C - 1 шт

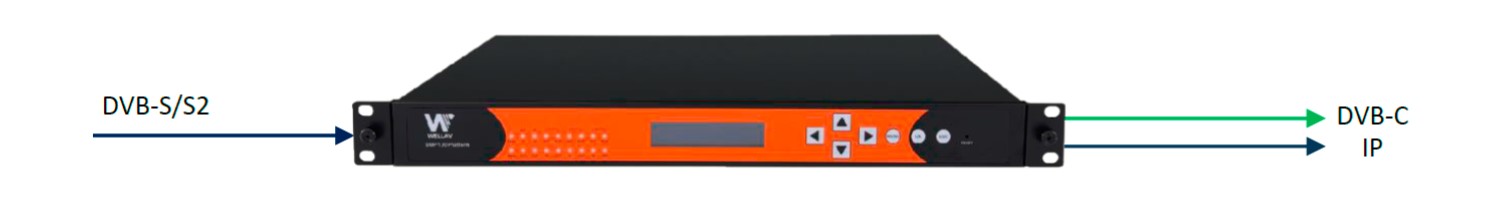

Головная станция для гостиницы или бизнес центра (DVB-C/IPTV):
- Прием до 4-х DVB-S/S2 потоков и дескремблирование двух
- Формирование пакетов программ
- Передача сформированных потоков по IP
- Формирование до 8 несущих DVB-C
Спецификация:
- WAV-SMP100-CHASSIS-EU - Шасси SMP-100 на 3 слота, БП АС, Mux, EIT, 1GBE IP I/O, 2 ASI I/O - 1 шт
- WAV-DMPSMP-DVBS2-V2 - Модуль приемника DVB-S2 (4 ch QPSK 8PSK или 2 ch 16/32APSK, поддержка Multi-stream) - 1 шт
- WAV-DMPSMP-CI - Модуль 2хDVB-CI для шасси DMP/SMP - 1 шт
- WAV-DMPSMP-QAM-AC-MOD-8CH - Модуль модулятора 8CH DMP-SMP QAM-A/C - 1 шт

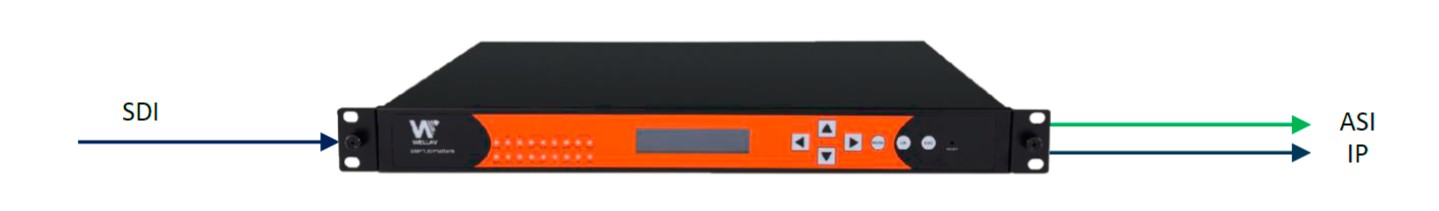

Многоканальная станция видеокомпрессии:
- Кодирование до 12 SD/HD видеосервисов c 2мя стереопарами каждый
- Формирование MPTS
- Передача сформированного пакета по ASI/IP
Спецификация:
- WAV-SMP100-CHASSIS-EU - Шасси SMP-100 на 3 слота, БП АС, Mux, EIT, 1GBE IP I/O, 2 ASI I/O - 1 шт
- WAV-DMPSMP-EN4SC-4M2A01 - Модуль кодера 4CH MPG4 HD SDI AC3-AAC для шасси DMP/SMP - 3 шт
- WAV-DMPSMP-EN4SC-MPEG - Опция второй звуковой дорожки для кодеров EN4SC - 12 шт
Экономичные платформы CMP100, CMP200
Бюджетное решение для кабельных операторов, корпоративных сетей, гостиничного бизнеса и мониторинга. Невысокая цена и разумная функциональность.
CMP100 - многофункциональная модульная платформа
- Компактная модульная конструкция плотной компоновки: 4 RU шасси, до 16 модулей с возможностью горячей замены
- Мультиплексирование на уровне сервисов и некоторых служебных PID, анализ формирование и регенерация PSI / SI таблиц
- Резервирование входов по схеме N + 1, выходов - по схеме 1 + 1
- Раздельные порты данных и управления
- Веб-интерфейс для настройки и мониторинга
- Низкий уровень шума и высокая надежность, MTBF> = 100 000 часов
На базе платформы СМР100 можно реализовать головную станцию с самым широким набором возможностей:
- До 64 частот по приему DVB-C/S/ S2
- До 64 каналов HD кодирования (HDMI)
- До 96 каналов SD-кодирования (CVBS)
- До 256 каналов модуляции QAM
CMP200 - компактная 1RU платформа
Это экономичная и компактная платформа, позволяющая устанавливать до 6 различных функциональных модулей и имеющая модификацию со встроенным QAM модулятором.
- Компактное 1 RU шасси для установки до 6 различных функциональных модулей с возможностью горячей замены
- Модификация со встроенным QAM модулятором
- Одиночный блок питания
- Раздельные порты данных и управления
- Веб-интерфейс для настройки и мониторинга
СМР200 позволяет создавать экономичные решения с широкими возможностями. Кроме того, на базе платформы CMP200 выпускается ряд предконфигурированных устройств:
- Многоканальные кодеры с HDMI/CVBS входом
- Многоканальные кодеры со встроенным модулятором и HDMI/CVBS входом
- Многоканальные DVB-S/S2 приемники
- Многоканальные DVB-C приемники
- Многоканальные IP/QAM шлюзы
Модули для платформ CMP100/200
В настоящее время доступны следующие модули, предназначенные для установки в шасси CMP100/200:
- Приемник DVB-S/S2 FTA 4 и 8 каналов
- Приемник DVB-S/S2 - 2 ВЧ входа, 4 канала, 2 DVB-CI интерфейса
- Приемник DVB-T/T2 - 1 ВЧ вход, 4 канала, 2 DVB-CI интерфейса
- Приемник DVB-C - 1 ВЧ вход, 4 канала, 2 DVB-CI интерфейса
- Кодеры 4 канала, HDMI вход. Коммерческий и профессиональный чипы
- Кодер с поддержкой СС, 2 канала. HDMI входы видео, RCA входы для СС.
- Кодер SDI/CVBS, 2 канала.
- Кодеры CVBS, 2 канала, коммерческий и профессиональный чипы
- Модуляторы QAM
